T4-72型離心通風機
       機號：3#~20#
       風量：794~408000m3/h
       全壓：179~3150pa
       應用：作為一般工廠及大建筑物的室內通風換氣，既可用作輸入氣體，也可用作輸出氣體。輸送介質：空氣和其他不自燃的、對人體無害的、對鋼鐵材料無腐蝕性的氣體，氣體內不許有粘性物質，所含的塵土及硬質顆粒物不大于150毫克/立方米。

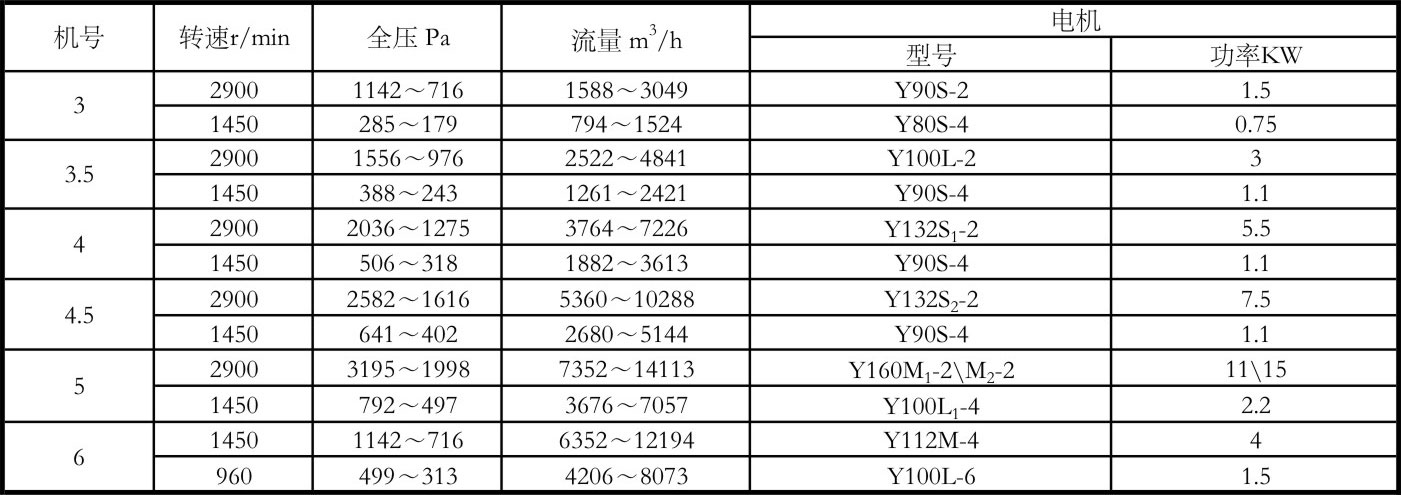

T4-72性能與選用件表

6-30型離心通風機
       6-30型離心通風機排送的介質為空氣及無腐蝕型，不自然，不含粘性物質之氣體，其溫度不超過80℃，該風機具有壓力較大，流量較小的特性，適于糧食、棉花等加工時的風力輸送。

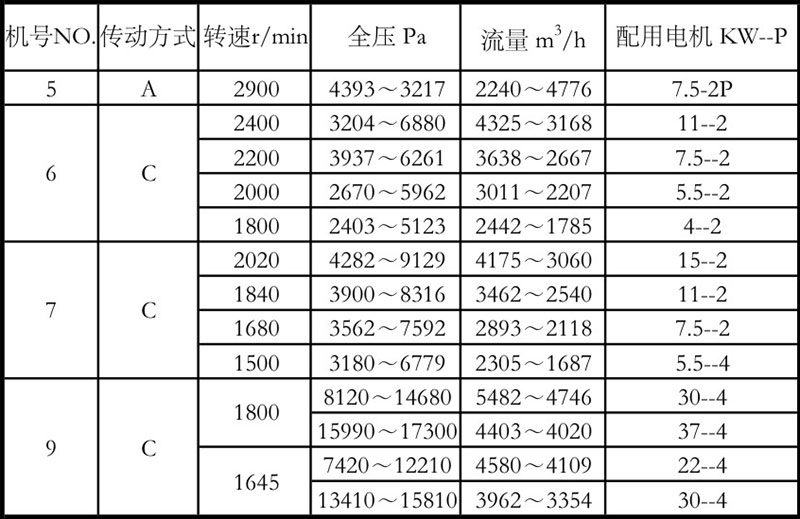

6-30型谷物、粉末輸送離心風機性能參數表

8-09、9-12型離心通風機
       1、用途：8-09，9-12型化鐵爐專用高壓離心風機，適合于1 L/h、2L/h、3L/h、7L/h熔化率的化鐵爐鼓風性能要求。該風機還可作為各種熔爐鍛冶爐的鼓風用，也適用于輸送空氣及無腐蝕性、不自燃、不含有粘性物質的氣體。輸進介質的溫度不超過80℃，介質中所含的塵土及硬質細顆粒不大于150mg/m3。
       2、形式：8-09風機為單吸入，機號有No.6.8A、7.1D、8D、8.5D、9D共五種。
       9-12風機為單吸入，機號有No6.8A、7.1 A、7.7A、8D、9D共五個機號。
       8-09、9-12型風機可制成順時針旋轉或逆時針旋轉兩種形式。從電動機一端正視，如葉輪按順時針?lè)较蛐D(zhuǎn)，稱順時針旋轉風機，以“順”表示，按逆時針?lè)较蛐D(zhuǎn)，稱逆時針旋轉風機，以“逆”表示。
       風機的出口位置以機殼的出口角度表示，“順”、“逆”風機可制成0°、90°、180°三種角度。
       3、結構特點：8-09、9-12風機由葉輪、機殼、進風口、轉動組、密封件、機座等組成，對于8-09機號采用局部組裝機構，其他機號采用整體機構。
       ① 葉輪葉型按新的前向風機理論進行設計。葉輪成形后經靜、動平衡校正，因此運轉平穩可靠。
       ② 機殼用普通鋼板焊接成蝸形殼整體。
       ③ 進風口制成收斂式流線形的整體結構，用螺栓與前蓋板組固定。
       ④ 轉動組由主軸、軸承箱，聯軸器等組成，主軸由鋼制成。對于8-09型No.71 D，No.8D采用滾動軸承潤滑油脂潤滑，對于8-D9型No.8.5、9采用滾動軸承潤滑油潤滑。

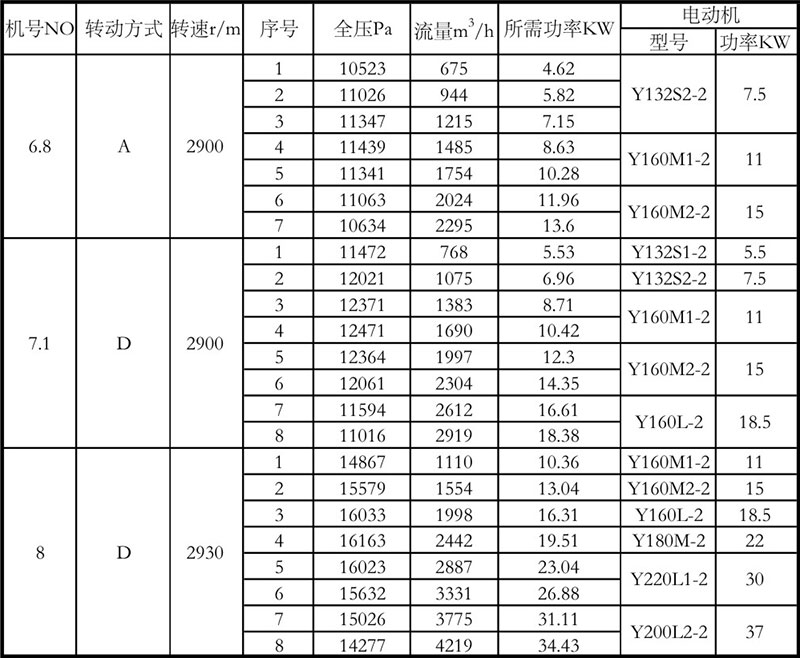

8-09高壓離心風機性能參數表
